ACL

Router>ena
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#hostname Edmonton
Edmonton(config)#int fa0/0
Edmonton(config-if)#ip add 172.16.10.1 255.255.255.0
Edmonton(config-if)#no sh
Edmonton(config-if)#ex
Edmonton(config)#int fa1/0
Edmonton(config-if)#ip add 172.16.20.1 255.255.255.0
Edmonton(config-if)#no sh
Edmonton(config-if)#ex
Edmonton(config)#int se2/0
Edmonton(config-if)#ip add 172.16.30.1 255.255.255.0
Edmonton(config-if)#no sh
Edmonton(config-if)#ex
Edmonton(config)#router eigrp 10
Edmonton(config-router)#network 172.16.10.0 0.0.0.255
Edmonton(config-router)#network 172.16.20.0 0.0.0.255
Edmonton(config-router)#network 172.16.30.0 0.0.0.255
Edmonton(config-router)#ex
Edmonton(config)#ex
Router>ena
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#hostname Red_Deer
Red_Deer(config)#int fa0/0
Red_Deer(config-if)#ip add 172.16.40.1 255.255.255.0
Red_Deer(config-if)#no sh
Red_Deer(config-if)#ex
Red_Deer(config)#int fa1/0
Red_Deer(config-if)#ip add 172.16.50.1 255.255.255.0
Red_Deer(config-if)#no sh
Red_Deer(config-if)#ex
Red_Deer(config)#int se2/0
Red_Deer(config-if)#ip add 172.16.30.2 255.255.255.0
Red_Deer(config-if)#clock rate 64000
Red_Deer(config-if)#no sh
Red_Deer(config-if)#ex
Red_Deer(config)#int se3/0
Red_Deer(config-if)#ip add 172.16.60.1 255.255.255.0
Red_Deer(config-if)#clock rate 64000
Red_Deer(config-if)#no sh
Red_Deer(config-if)#ex
Red_Deer(config)#router eigrp 10
Red_Deer(config-router)#network 172.16.40.0 0.0.0.255
Red_Deer(config-router)#network 172.16.50.0 0.0.0.255
Red_Deer(config-router)#network 172.16.30.0 0.0.0.255
Red_Deer(config-router)#network 172.16.60.0 0.0.0.255
Red_Deer(config-router)#ex
Red_Deer(config)#ex

calgary


Router>ena
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#hostname Calgary
Calgary(config)#int fa0/0
Calgary(config-if)#ip add 172.16.70.1 255.255.255.0
Calgary(config-if)#no sh
Calgary(config-if)#ex
Calgary(config)#int fa1/0
Calgary(config-if)#ip add 172.16.80.1 255.255.255.0
Calgary(config-if)#no sh
Calgary(config-if)#ex
Calgary(config)#int se2/0
Calgary(config-if)#ip add 172.16.60.2 255.255.255.0
Calgary(config-if)#no sh
Calgary(config-if)#ex
Calgary(config)#router eigrp 10
Calgary(config-router)#network 172.16.70.0 0.0.0.255
Calgary(config-router)#network 172.16.80.0 0.0.0.255
Calgary(config-router)#network 172.16.60.0 0.0.0.255
Calgary(config-router)#ex
Calgary(config)#ex

set ACL :

1. 10.0 tidak boleh di akses oleh 40.0
Edmonton#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Edmonton(config)#access-list 10 deny 172.16.40.0 0.0.0.255
Edmonton(config)#access-list 10 permit any
Edmonton(config)#int fa0/0
Edmonton(config-if)#ip access-group 10 out
Edmonton(config-if)#end
2. 10.7 tidak boleh di akses oleh 10.5
Red_Deer#ena
Red_Deer#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Red_Deer(config)#access-list 110 deny ip host 172.16.10.5 host 172.16.50.7
Red_Deer(config)#access-list 110 permit ip any any
Red_Deer(config)#int fa1/0
Red_Deer(config-if)#ip access-group 110 out
Red_Deer(config-if)#end
3. 10.5 boleh mengakses Red Deer meggunakan telnet
Red_Deer#ena
Red_Deer#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Red_Deer(config)#access-list 20 permit host 172.16.10.5
Red_Deer(config)#line vty 0 4
Red_Deer(config-line)#access-class 20 in
Red_Deer(config-line)#end

Router EIGRP

ROUTER 1

Konfigurasi IP :

Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 172.16.1.1 255.255.255.0
Router(config-if)#no shut

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#exit
Router(config)#int ser2/0
Router(config-if)#ip add 172.16.3.1 255.255.255.252
Router(config-if)#no shut

%LINK-5-CHANGED: Interface Serial2/0, changed state to down
Router(config-if)#exit
Router(config)#int ser3/0
Router(config-if)#ip add 192.168.10.5 255.255.255.252
Router(config-if)#clock rate 64000
Router(config-if)#no shut

Konfigurasi eigrp :

Router(config-if)#router eigrp 10
Router(config-router)#network 172.16.1.0 0.0.0.255
Router(config-router)#network 172.16.3.0 0.0.0.3
Router(config-router)#network 192.168.10.4 0.0.0.3
Router(config-router)#

Konfigurasi Bandwidth :

Router(config)#int ser2/0
Router(config-if)#bandwidth 2048

%DUAL-5-NBRCHANGE: IP-EIGRP 10: Neighbor 172.16.3.2 (Serial2/0) is down: interface downRouter(config-if)#
%DUAL-5-NBRCHANGE: IP-EIGRP 10: Neighbor 172.16.3.2 (Serial2/0) is up: new adjacency
Router(config-if)#exit
Router(config)#int ser3/0
Router(config-if)#bandwidth 56

%DUAL-5-NBRCHANGE: IP-EIGRP 10: Neighbor 192.168.10.6 (Serial3/0) is down: interface downRouter(config-if)#
%DUAL-5-NBRCHANGE: IP-EIGRP 10: Neighbor 192.168.10.6 (Serial3/0) is up: new adjacency

ROUTER 2

Konfigurasi IP :

Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.2.1 255.255.255.0
Router(config-if)#no shut

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#exit
Router(config)#int ser2/0
Router(config-if)#ip add 192.168.10.9 255.255.255.252
Router(config-if)#clock rate 64000
Router(config-if)#no shut

%LINK-5-CHANGED: Interface Serial2/0, changed state to down
Router(config-if)#exit
Router(config)#int ser3/0
Router(config-if)#ip add 172.16.3.2 255.255.255.252
Router(config-if)#clock rate 64000
Router(config-if)#no shut

Konfigurasi eigrp :

Router(config)#router eigrp 10
Router(config-router)#network 192.168.2.0 0.0.0.255
Router(config-router)#network 192.168.10.8 0.0.0.3
Router(config-router)#network 172.16.3.0 0.0.0.3
Router(config-router)#
%DUAL-5-NBRCHANGE: IP-EIGRP 10: Neighbor 172.16.3.1 (Serial3/0) is up: new adjacency


Konfigurasi bandwidth :

Router(config)#int ser2/0
Router(config-if)#bandwidth 2048

%DUAL-5-NBRCHANGE: IP-EIGRP 10: Neighbor 192.168.10.10 (Serial2/0) is down: interface downRouter(config-if)#
%DUAL-5-NBRCHANGE: IP-EIGRP 10: Neighbor 192.168.10.10 (Serial2/0) is up: new adjacency

ROUTER 3

Konfigurasi IP :

Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.1.1 255.255.255.0
Router(config-if)#no shut

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#exit
Router(config)#int ser2/0
Router(config-if)#ip add 192.168.10.6 255.255.255.252
Router(config-if)#no shut

%LINK-5-CHANGED: Interface Serial2/0, changed state to up
Router(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up
Router(config-if)#exit
Router(config)#int ser3/0
Router(config-if)#ip add 192.168.10.10 255.255.255.252
Router(config-if)#no shut
Router(config-router)#exit

Konfigurasi eigrp :

Router(config)#router eigrp 10
Router(config-router)#network 192.168.1.0 0.0.0.255
Router(config-router)#network 192.168.10.8 0.0.0.3
Router(config-router)#network 192.168.10.4 0.0.0.3





                                                                             PC 1



PC 2

PC 3



Review Router Statis

ROUTER1:

Router>ena
Router#conf t
Router(config)#int fa0/0
Router(config-if)#ip add 172.16.3.1 255.255.255.0
Router(config-if)#no shut

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#exit
Router(config)#int ser2/0
Router(config-if)#ip add 172.16.2.1 255.255.255.0
Router(config-if)#no shut

%LINK-5-CHANGED: Interface Serial2/0, changed state to down
Router(config-if)#exit
Router(config)#ip route 192.168.0.0 255.255.252.0 ser2/0
Router(config)#ip route 172.16.1.0 255.255.255.0 ser2/0
Router(config)#exit

ROUTER2:

Router>ena
Router#conf t
Router(config)#int fa0/0
Router(config-if)#ip add 172.16.1.1 255.255.255.0
Router(config-if)#no shut

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#exit
Router(config)#int ser3/0
Router(config-if)#ip add 172.16.2.2 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shut

Router(config-if)#
%LINK-5-CHANGED: Interface Serial3/0, changed state to up
Router(config-if)#exit
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial3/0, changed state to up
Router(config)#int ser2/0
Router(config-if)#ip add 192.168.1.2 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shut

%LINK-5-CHANGED: Interface Serial2/0, changed state to down
Router(config-if)#exit
Router(config)#
Router#conf t
Router(config)#ip route 172.16.3.0 255.255.255.0 ser3/0
Router(config)#ip route 192.168.2.0 255.255.255.0 ser2/0
Router(config)#exit

ROUTER3

Router>ena
Router#conf t
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.2.1 255.255.255.0
Router(config-if)#no shut

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#exit
Router(config)#int ser3/0
Router(config-if)#ip add 192.168.1.1 255.255.255.0
Router(config-if)#no shut

%LINK-5-CHANGED: Interface Serial3/0, changed state to up
Router(config-if)#exit
Router(config)#
Router#conf t
Router(config)#ip route 172.16.0.0 255.255.252.0 ser3/0
Router(config)#exit

Router Summeryzation

Terdapat 3 route statis pada router 2 yaitu:

• 192.168.1.0 255.255.255.0 ser2/0
• 192.168.2.0 255.255.255.0 ser2/0
• 172.16.1.0 255.255.255.0 ser2/0

diringkas menjadi:

ip route 192.168.0.0 255.255.252.0 ser2/0

ip route 172.16.1.0 255.255.255.0 ser2/0

=>yang dapat diringkas apabila depannya sama yaitu: 192.168.1.0 dan 192.168.2.0

cara perhitungannya:

IP	Binery
192.168.1.0	11000000.10101000.00000001.00000000
192.168.2.0	11000000.10101000.00000010.00000000
Network	11000000.10101000.00000000.00000000 = 192.168.0.0
Subnet Mask	11111111.11111111.11111100.00000000 = 255.255.252.0

Terdapat 3 route static pada router 3, yaitu:

• ip route 172.16.1.0 255.255.255.0 ser2/0
• ip route 172.16.2.0 255.255.255.0 ser2/0
• ip route 172.16.3.0 255.255.255.0 ser2/0

diringkas menjadi:

ip route 172.16.0.0 255.255.252.0 ser2/0

cara perhitungannya:

IP	Binery
172.16.1.0	10101100.00010000.00000001.00000000
172.16.2.0	10101100.00010000.00000010.00000000
172.16.3.0	10101100.00010000.00000011.00000000

hasil CMD:

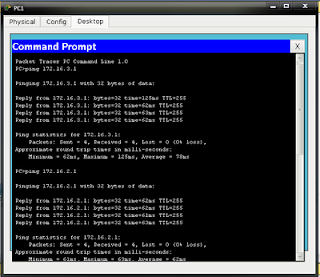

Packet Tracer PC Command Line 1.0
PC>ping 192.168.2.2

Pinging 192.168.2.2 with 32 bytes of data:

Request timed out.
Reply from 192.168.2.2: bytes=32 time=187ms TTL=125
Reply from 192.168.2.2: bytes=32 time=187ms TTL=125
Reply from 192.168.2.2: bytes=32 time=174ms TTL=125

Ping statistics for 192.168.2.2:
    Packets: Sent = 4, Received = 3, Lost = 1 (25% loss),
Approximate round trip times in milli-seconds:
    Minimum = 174ms, Maximum = 187ms, Average = 182ms

PC>ping 172.16.2.2

Pinging 172.16.2.2 with 32 bytes of data:

Reply from 172.16.2.2: bytes=32 time=94ms TTL=254
Reply from 172.16.2.2: bytes=32 time=94ms TTL=254
Reply from 172.16.2.2: bytes=32 time=78ms TTL=254
Reply from 172.16.2.2: bytes=32 time=93ms TTL=254

Ping statistics for 172.16.2.2:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 78ms, Maximum = 94ms, Average = 89ms

PC>ping 172.16.2.1

Pinging 172.16.2.1 with 32 bytes of data:

Reply from 172.16.2.1: bytes=32 time=63ms TTL=255
Reply from 172.16.2.1: bytes=32 time=62ms TTL=255
Reply from 172.16.2.1: bytes=32 time=62ms TTL=255
Reply from 172.16.2.1: bytes=32 time=49ms TTL=255

Ping statistics for 172.16.2.1:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 49ms, Maximum = 63ms, Average = 59ms

PC>ping 172.16.1.2

Pinging 172.16.1.2 with 32 bytes of data:

Reply from 172.16.1.2: bytes=32 time=93ms TTL=254
Reply from 172.16.1.2: bytes=32 time=94ms TTL=254
Reply from 172.16.1.2: bytes=32 time=94ms TTL=254
Reply from 172.16.1.2: bytes=32 time=93ms TTL=254

Ping statistics for 172.16.1.2:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 93ms, Maximum = 94ms, Average = 93ms

PC>ping 172.16.1.1

Pinging 172.16.1.1 with 32 bytes of data:

Reply from 172.16.1.1: bytes=32 time=94ms TTL=254
Reply from 172.16.1.1: bytes=32 time=93ms TTL=254
Reply from 172.16.1.1: bytes=32 time=94ms TTL=254
Reply from 172.16.1.1: bytes=32 time=78ms TTL=254

Ping statistics for 172.16.1.1:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 78ms, Maximum = 94ms, Average = 89ms

PC>ping 172.16.2.1

Pinging 172.16.2.1 with 32 bytes of data:

Reply from 172.16.2.1: bytes=32 time=62ms TTL=255
Reply from 172.16.2.1: bytes=32 time=63ms TTL=255
Reply from 172.16.2.1: bytes=32 time=47ms TTL=255
Reply from 172.16.2.1: bytes=32 time=62ms TTL=255

Ping statistics for 172.16.2.1:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 47ms, Maximum = 63ms, Average = 58ms

PC>ping 172.16.2.2

Pinging 172.16.2.2 with 32 bytes of data:

Reply from 172.16.2.2: bytes=32 time=93ms TTL=254
Reply from 172.16.2.2: bytes=32 time=94ms TTL=254
Reply from 172.16.2.2: bytes=32 time=94ms TTL=254
Reply from 172.16.2.2: bytes=32 time=93ms TTL=254

Ping statistics for 172.16.2.2:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 93ms, Maximum = 94ms, Average = 93ms

PC>ping 172.16.3.1

Pinging 172.16.3.1 with 32 bytes of data:

Reply from 172.16.3.1: bytes=32 time=63ms TTL=255
Reply from 172.16.3.1: bytes=32 time=58ms TTL=255
Reply from 172.16.3.1: bytes=32 time=63ms TTL=255
Reply from 172.16.3.1: bytes=32 time=47ms TTL=255

Ping statistics for 172.16.3.1:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 47ms, Maximum = 63ms, Average = 57ms

PC>ping 172.16.3.2

Pinging 172.16.3.2 with 32 bytes of data:

Reply from 172.16.3.2: bytes=32 time=0ms TTL=128
Reply from 172.16.3.2: bytes=32 time=15ms TTL=128
Reply from 172.16.3.2: bytes=32 time=16ms TTL=128
Reply from 172.16.3.2: bytes=32 time=16ms TTL=128

Ping statistics for 172.16.3.2:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 0ms, Maximum = 16ms, Average = 11ms

tampilan



Tampilan Pengujian :

Tugas Jarkom

1. Berdasarkan pada kondisi yang ditunjukkan oleh gambar, manakah pernyataan berikut yang benar mengenai aliran trafik jaringan pada switch ini?

B. PC yang terkoneksi pada port Fa0/2 dapat berkomunikasi dengan PC lainnya yang terkoneksi pada Port Fa0/22 jika kedua PCs berada pada IP network yang sama.

2. Di jaringan komputer perusahaan besar, mengapa trafik untuk voice biasanya memerlukan VLAN tersendiri?
C. Hal ini untuk memisahkan antara trafik data dengan trafik voice sehingga trafik data tidak akan mempengaruhi trafik voice.

3. Perhatikan topologi di bawah ini. Administrator jaringan butuh untuk mengkonfigurasikan default route pada router Border. Manakah perintah konfigurasi yang setidaknya paling tepat (mengacu ke router Border) untuk default route yang akan diperlukan oleh router untuk meneruskan paket?

 A. ip route 0.0.0.0 0.0.0.0 64.100.59.5

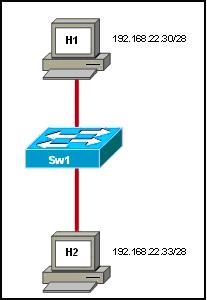

4. Perhatikan gambar berikut. Seorang teknisi jaringan sedang menyelidiki mengapa H1 dan H2 tidak dapat berkomunikasi. Apa masalah yang dapat ditemukan oleh teknisi tersebut?

C. Sw1 membutuhkan sebuah IP address yang berada pada subnet yang sama.





 5. Manakah pernyataan yang benar yang menjelaskan mengenai fungsi dari VLAN Management Policy Server (VMPS)?
C.  VMPS melayani backup konfigurasi keanggotaan VLAN secara statis.

 6. Manakah dua jenis peralatan berikut yang akan mencegah pengiriman data secara broadcast ke seluruh jaringan.? (Pilih dua.) C. Switch
  D. VLAN

7. Berdasarkan kondisi di atas, switch – switch saling terkoneksi dengan trunk link dan dikonfigurasikanuntuk VTP. Sebuah VLAN baru ditambahkan ke Switch1. Manakah kejadian berikut yang akan terjadi? (Pilih tiga.)
 A. Switch1 tidak akan menambahkan VLAN ke database-nya dan akan meneruskan update ke Switch2.
B.Switch2 akan menambahkan VLAN ke database-nya dan meneruskan update ke Switch3.
F. Switch4 tidak akan menerima update.


8. Manakah 3 pernyataan berikut yang benar ketika Router dikonfigurasikan untuk trunking VLAN?
C. SAtu IP network atau subnetwork untuk tiap subinterface.
E .Sebuah domain manajemen untuk tiap subinterface.
F.  Sebuah enkapsulasi protokol trunking yang kompatibel untuk tiap subinterface.

9.  Sebuah router memiliki dua interface serial dan dua interface Fast Ethernet. Router ini harus terkoneksi dengan WAN dan sebuah switch yang mendukung untuk empat VLAN. Bagaimana cara mewujudkan kebutuhan ini secara efisien biaya dan efektif untuk mendukung inter-VLAN routing antar keempat VLAN tersebut?
C. Mengkoneksikan trunk uplink dari switch ke salah satu interface Fast Ethernet pada Router dan buat subinterface logis untuk tiap VLAN.


10 Berdasarkan gambar di bawah, seorang administrator jaringan mencatat bahwa perubahan konfigurasi VLAN pada SW2 tidak dapat diteruskan ke SW3. Bertumpu pada output yang ditunjukkan oleh perintah show vtp status adalah seperti nampak pada gambar berikut. Apa kiranya yang menyebabkan masalah?

B. SW3 dikonfigurasikan pada mode transparent.

11. Berdasarkan pada topologi berikut, apa dua kesimpulan yang dapat diperoleh dari informasi yang ada? (Pilih dua.)

 D. Defaut gateway dari kedua host diubah menjadi 192.168.3.250/28 agar dapat berkomunikasi atar kedua host.

 E. Diperlukan router yang terkoneksi ke switch agar kedua host dapat saling berkomunikasi.



12. Berdasarkan pada gambar berikut, beberapa switch saling terkoneksi dengan trunk dalam VTP management domain yang sama. Tiap switch di beri label sesuai dengan mode VTP-nya. Sebuah VLAN baru ditambahkan ke Switch3. VLAN ini tidak nampak pada switch yang lain. Apa alasanya?





E. Switch mode transparent tidak meneruskan VTP advertisement.

13. Berdasarkan kondisi di berikut, switch1 tidak terlibat dalam proses manajemen VTP dengan switch lainnya. Manakah dua alasan yang mungkin untuk kondisi berikut. (Pilih dua)



A. Switch2 dalam mode transparent.

E. Switch1 berada pada domain manajemen yang berbeda.



13. Manakah dari pernyataan berikut yang benar berkaitan dengan fitur port security pada Switch?

A. Switch akan menonaktifkan (disable) port yang tidak digunakan.



Konfigurasi Router Lab A :
Klik pada gambar Router Lab A, next pilih CLI
Kemusian Setting IP pada Router LAb A sesuai dengan IP yang telah disediakan, yaitu:
Fa0/0 201.7.1
Fa1/0/192.5.5.1
Ser2/0 201.100.11.1 (DCE), clock rate 64000
Subnet Mask 255.255.255.0
Selanjutnya Setting Router RIP


Konfigurasi Router LAB B, C, D, dan E:
Setting IP :
Langkah-langkah yang di lakukan dalam men-Setting IP LAB B sama halnya dengan penyettingan pada LAB A, namun dengan IP yang berbeda.

Konfigurasi Host:
IP Host A:
IP 205.7.5.2
SM 255.255.255.0
Gw 205.7.5.1
..................................................................

Catatan:
untuk menyimpan settingan dengan perintah copy run start.

PEMBANGUNAN HOTSPOT

A.Pendahuluan

Tekhnologi internet sudah marak di gunakan, tujuan penggunaan internet juga sudah mulaiberkembang mulai dari email, chating video conference serta sekarang sudah mencapai tahapmulti media, denganmaraknya internet dan tekhnologi informasi membuat barang-barangelektronika semakin banting harga karena pasar yang ada menuntut kuantitas dar pada kualitas.inilah alasan mengapa harga laptop sekarang hampir sama dengan harga PC biasa.

B.Latar belakang didirikannya hotspot

                Hotspot yang ingin kami bangun atas dasar untuk menarik para pelanggan yang sebanyak-banyaknya agar dapat menambah pemasukan pada café ini.dengan adanya hotspot para pelanggan akan lebih mudah untuk menggunakannya dan lebih murah serta para pelanggan akan merasa kerasan di café ini untuk menghabiskan waktunya.

C.Tinjauan pustaka

                C.1 Hotspot

                                Tekhnologi ini sudah tidak asing lagi di telinga kita, penggunaannya pun semakin mudah, tidak lagi plug and play akan tetapi dengan detect and play. artinya dimana kita ada fasilitas untuk mendeteksiHOTSPOT, maka kita dengan mudah bisa terkoneksi internet.

Contoh gambar hotspot:

            C.2 Wifi

                     Wi-Fi merupakan kependekan dari Wireless Fidelity, yang memiliki pengertian yaitu sekumpulan standar yang digunakan untuk Jaringan Lokal Nirkabel (Wireless Local Area Networks - WLAN) yang didasari pada spesifikasi IEEE 802.11. Standar terbaru dari spesifikasi 802.11a atau b, seperti 802.11 g, saat ini sedang dalam penyusunan, spesifikasi terbaru tersebut menawarkan banyak peningkatan mulai dari luas cakupan yang lebih jauh hingga kecepatan transfernya
Awalnya Wi-Fi ditujukan untuk penggunaan perangkat nirkabel dan Jaringan Area Lokal (LAN), namun saat ini lebih banyak digunakan untuk mengakses internet. Hal ini memungkinan seseorang dengan komputer dengan kartu nirkabel (wireless card) atau personal digital assistant (PDA) untuk terhubung dengan internet dengan menggunakan titik akses (atau dikenal dengan hotspot) terdekat.

                D.Wireless sebagai sarana berkomunikasi LAN

Seperti yang telah di jelaskan, untuk bisa berkomunikasi antara komputer satu dengan yang laindi butuhkan sebuah koneksi lokal dengan wireless, misalnya dalam hal pertukaran data atau punteleconference (pertukaran suara dan gambar video realtime), hal ini bisa di bangun denganmenggunakan wireless LAN karena jarak yang di jangkau bisa mencapai 10-20km (jarak udara).Untuk topologi yang di bangun bisa di gambarkan sebagai berikut :

Penerapan komunikasi data dengan metode point to pointUntuk menerapkan HOTSPOT di satu area di sisi server ini dibutuhkan beberapaperalatan dan perlengkapan sebagai berikut :

                1.Koneksi Internet

Dari sisi client masuk ke sebuah router kemudian memprosesnya kedalambilling dan melanjutkannya ke internet, untuk mengakses website dan lain-lain yang terdapat di internet

2.Software Server Radius

Software ini diperlukan untuk sebuah manajemen yang rapi, membelisoftware berarti menginfestasikan harta jangka panjang yang bisa di settingsesuai dengan keinginan kita

3.Antenna wifi Outdoor Pemancar

Prinsipnya sama dengan Radio yang kita dengarkan sehari-hari, akan tetapikita menggunakan pita frekuensi yang lebih besar untuk komunikasi data, jika pita frekuensi radio FM terbatas 88-108Mhz, tetapi dalam komunikasidata kita menggunakan pita frekuensi 2.4Ghz.

            Contoh Gambar:

4.Access Point / routerboard

Selain Antena, juga di perlukan sebuah radio akses poin yang berfungsi untukmengubah sinyal-sinyal radio tersebut menjadi paket-paket data dalamsebuah jaringan wireless

Kedua barang di atas mempunyai fungsi yang sama, tetapi routerboard lebihstabil daripada access point.

            5.Swicth / HUB

Switch Sebuah alat yang menyaring/filter dan melewatkan(mengijinkan lewat) paket yang ada di sebuah LAN. switcher bekerja pada layer data link (layer 2) dan terkadang di Network Layer (layer 3) berdasarkan referensi OSI Layer Model. sehingga dapat bekerja untuk paket protokol apapun. LAN yang menggunakan Switch untuk berkomunikasi di jaringan maka disebut dengan Switched LAN atau dalam fisik ethernet jaringan disebut dengan Switched Ethernet LANs.

            6.UPS Backup

UPS di pergunakan untuk backup data, sehingga meskipun listrik mati UPStetap mempunyai cadangan listrik untuk mensuply kebutuhan server agarbisa terbackup karena pada client masih terdapat sisa batray yang cukuplama biasanya di perlukan UPS yang berukuran sedang.

            D.Desain





Keterangan:

1.             kasir dan tempat pesen makanan

            2-16.    meja pengunjung

            17.       Acces Point

E.Biaya

Nama barang	Satuan	Harga	Total
Kabel UTP	40 meter	Rp.30.000	Rp.120.000
Konektor RJ-45	2 Buah	Rp.1.500	Rp.3.000
Antenna Omni D-LINK ANT24-0700	1 Unit	Rp 519,000	Rp 519,000
Acces point	1 unit	Rp 650.000	Rp 650.000
Hub	1 unit	Rp.160.000	Rp.160.000
Komputer	1 unit	Rp.3.500.000	Rp.3.500.000
Jumlah			Rp.4.952.000

Langkah-langkah Membuat Hotspot

Pembangunan Hotspot ini dilakukan di Café Sigandu .AP (Access Point) akan di pasang di satu tempat yang sekiranya dapat menjangkau keseluruhan cafe yaitu diantara tiang penyangga bagian atas agar jangkauannya bisa lebih besar dan penggunanya bisa lebih banyak.
AP yang akan digunakan adalah D-Link DES 1008D karena proses penyetingannya cukup mudah di lakukan, disamping itu harganya lebih terjangkau dibanding dengan AP yang lainnya.
Untuk akses internet akan menggunakan Speedy karena faktor kecepatan akses internetnya yang cukup baik.
Berikut adalah langkah-langkah membuat hotspot:

1. Siapkan D-Link
2. Pasang D-LINK, Antena ,adaptor + kabel UTP (RJ45)
Siapkan komputer/Laptop yang ada LanCardnya
3. Colokin kabel UTP dari D-LINK ke Laptop
Sebelum masuk ke D-LINK
4. Isi IP Komputer ,missal: IP Address : 192.168.1.2 dan Subnet Mask : 255.255.255.0
5. OK dan Close
6. Buka Browser Internet, isi Address : 192.168.1.1 (enter)
7. Isi User : admin
8. Password : -
Setelah masuk ke D-LINK, di menu sebelah kiri cari
9. Wireless
10. Basic Settings
11. Ganti SSID misal “TKJ12008”
12. Di Access Point = centang Enable SSID Broadcast
13. Centang Reboot
14. Save
15. Tunggu booting beberapa saat
16. Copot kabel UTP di kompi
17. Colokin ke sumber internet misal Speedy Personal
18. Search dengan Laptop dan siap Browsing
19. The end

F.After Sales Services dan Ketentuan Lain

Semua yang tercantum di atas adalah sistem kerjasama dengan pembelian branded, artinyaJMNETWORK meminjamkan brand J-SPOT nya sebagai produk hotspot kepada investor, untukpembagian hasil usaha adalah 80% - 20% untuk JMNETWORK80 % untuk JMNETWORK20% untuk Investor Semua hal yang tercantum dalam administrasi serta billing akan di laporkan tiap bulannya olehteam JMNETWORK.Sistem administrasi disajikan dalam bentuk laporan berkala, dalam sebuah komputer billing.Simulasi perhitungan omset, di masukkan dalam lampiran

H. Kesimpulan & Penutup

Kami berharap agar proposal ini dapat menjadi awal kerjasama yang bersinergi dengan teamyang sangat fokus pada pengembangan dan pemanfaatan Teknologi khususnya teknologiInformasi secara maksimal.
